Server Consolidation – Virtualizzazione
Categorie Interessate dal Progetto:
- VMware virtualization Solution
- Microsoft ® Windows Server 2008
- Server Blade
- Storage Area Network Solution
- Infrastructure Security Solution
- Active Directory Solution
- Backup Solution
- UPS Solution
- Antivirus Solution
- Security
Descrizione progetto:
Obbiettivi: Â
- Consolidamento ambiente Server esistente
- Adozione delle ultime versioni dei prodotti Micorsoft ® Windows 2008 Server e Exchange 2007
- Predisposizione infrastruttura Hardware per supporto inserimento nuove applicazioni
- Ottenimento scalabilitĂ Â spazio disco per ambiente applicativo e file system
- Management centralizzato Server
- Incremento prestazioni rispetto all’infrastruttura esistente  e miglioramento stabilità dell’intero sistema informatico
- Riduzione rischi per guasti Hardware con ridondanza dei componenti critici che compongono la soluzione.
- Incremento sicurezza sistema informatico
Soluzioni Adottate:
 Per il raggiungimento degli obbiettivi prefissati, il progetto ha previsto l’implementazione di una soluzione in cui predisporre ambienti dedicati per ogni servizio erogato dal sistema informatico basati su piattaforma Microsoft ® Windows Server 2008 gran parte di questi installati su virtualizzatori implementati con soluzioni VMware Enterprise.
 A seguito dell’analisi effettuata, che ha preso in esame l’attuale sistema informatico e le sue evoluzione previste a breve-medio termine,  è stato predisposto lo schema di implementazione dei  servizi in ambiente fisico e virtuale riassunto nella tabella seguente:
Tabella implementazione servizi attuali :
Server Virtuali Infrastruttura |
Server Virtuali Applicazioni |
Server Fisici Applicazioni |
DC1+Radius |
CONCEPT |
FILE SERVER Office |
DC2+Radius |
BUFFETTI |
VIRTUAL CENTER + Backup |
CA Primaria |
CENTURA |
 |
CA Secondaria |
DSA |
Oracle * |
Print Server |
FTP |
 |
Antivirus |
 |
 |
Distribuzione patch |
 |
* l’ infrastruttura Oracle verrĂ Â Â mantenuta sull’attuale HW |
Management |
 | |
Distribuzione software |
 |
Â
Tabella implementazione servizi futuri :
Server Virtuali Infrastruttura |
Server Virtuali Applicazioni |
Server Fisici    Applicazioni |
 |
EXCHANGE-Back-End |
Oracle ** |
 |
EXCHANGE-Front-End |
 |
 |
ISA Server |
* l’ infrastruttura Oracle verrĂ Â Â mantenuta sull’attuale HW |
 |  | |
 |  |
Â

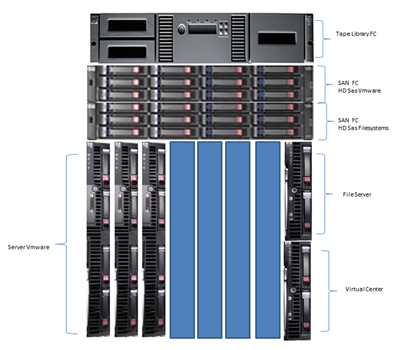

Infrastruttura Server
 Cuore del sistema una soluzione Server Blade ed una Storage Area Network a garanzia di affidabilità , prestazioni e scalabilità .
A completamento un sistema di backup su nastro affidato ad una Tape Library capace di archiviare fino a 38,4 TB
 Un Rack da 42 unità è stato previsto per l’alloggiamento di tutti i dispositivi hardware che compongono la soluzione.
Il sistema di alimentazione prevede l’utilizzo di un Gruppo di Continuità da 10.000VA a sostegno in caso di  brevi interruzioni  di alimentazione elettrica e capace di pilotare le procedure per un corretto spegnimento server in caso di un blackout prolungato.

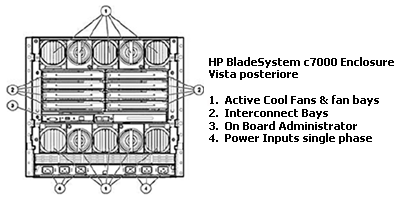

Enclosure Blade
 L’adozione di un enclosure con i 6 alimentatori, le 10 ventole e i 2 moduli di amministrazione (Onboard-Administration), garantisce la massima espandibilità in termini di inserimento moduli server e di networking, la massima silenziosità e la massima tolleranza in caso di guasto dei singoli componenti presenti nell’ enclosure.
Il guasto di uno o piĂą alimentatori o ventole e di un modulo di amministrazione non determina un fault del sistema.
 Â
N. |
Descrizione |
6 |
Alimentatori |
10 |
Ventole |
2 |
On Board Administration |
 Â
Server
 L’ utilizzo di una soluzione mista composta da server fisici e virtuali consente di ottenere una soluzione altamente scalabile e affidabile. Sui server fisici verranno implementati i servizi di gestione dell’ ambiente di virtualizzazione, il backup e la gestione dei file system dei dati di produttività individuale.
 La predisposizione di 3 server per la virtualizzazione permetterà di :
-  realizzare sistemi ad alta affidabilità (in caso di fault di un server virtuale ospitato da uno dei tre virtualizzatori sarà  possibile spostarlo automaticamente su uno degli altri due )
- aumentare le prestazioni di ogni singolo server all’aumentare delle richieste delle singole applicazioni incrementando le risorse HW assegnate al server virtuale
- Garantire la possibilità di implementazione di nuovi servizi senza avere la necessità di acquisire HW  e licenze Microsoft per il sistema operativo server (questo grazie all’adozione di licenze Windows 2008 Datacenter)
3 | Server per virtualizzazione | 2 x Quad Core 3,33Ghz – 32 Gb Ram – 8 Nic – 2 x 144 HD |
1 | Server FS Office | 1 x Quad Core 2,66Ghz – 2 GB Ram – 2 Nic – 2 x 144 HD |
1 | Virtual center + Backup | 1 x Quad Core 2,66Ghz – 2 GB Ram – 2 Nic |
1 | SAN Fc 12 Slot Vmware | 6 x  540 GB HD Sas |
1 | SAN Fc 12 Slot File System | 12 x  540 GB HD Sas |
1 | Tape Library | 24 slot con 1 unitĂ Ultriun 4 800/1600 GB |
Nell’ enclosure rimangono disponibili 8 slot half Height o 4 slot full Height |
 Â

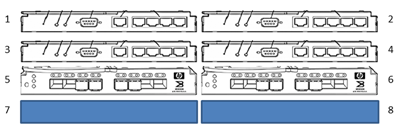

Schema collegamento moduli :

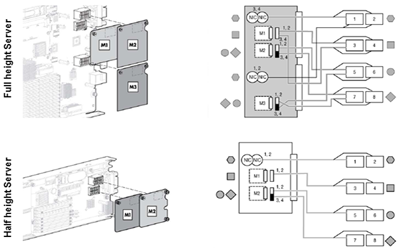

Riepilogo collegamento ai moduli di interconnessione del Blade:
Full Height Server | Schede di rete | Schede Fibre Channel |
4 porte integrate   | 2 su modulo 1 – 2 su modulo 2 |  |
M1: 4 porte nic | 2 su modulo 3 – 2 su modulo 4 |  |
M2: 2 porte FC |  | 1 su modulo 5 – 1 su modulo 6 |
M3: vuota | Â | Â |
Half l Height Server | Schede di rete | Schede Fibre Channel |
2 porte integrate | 1 su modulo 1 – 1 su modulo 2 |  |
M1 : 2 porte nic | 1 su modulo 3 – 1 su modulo 4 |  |
M2: 2 porte FC |  | 1 su modulo 5 – 1 su modulo 6 |
Â

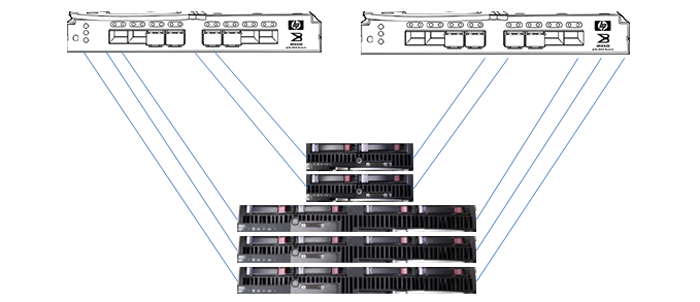

Tre server destinati alla virtualizzazione avranno ciascuno 8 schede di rete agganciate con 2 porte sugli switch di rete presenti nei moduli 1, 2, 3 e 4 e 2 porte Fibre Channel agganciate con 1 porta agli switch FC nei moduli 5 e 6.
 Altri due server avranno ciascuno 4 schede di rete agganciate con 1 porte sugli switch di rete presenti nei moduli 1 , 2 , 3 e 4 e 2 porte Fibre Channel agganciate con 1 porta agli switch FC nei moduli 5 e 6.
Storage Area Network (SAN)
 L’infrastruttura SAN prevista utilizza un modulo Smart Array con due controller Fibre Channel e 12 HD da da 550GB Sas a cui è collegato un modulo Smart Array aggiuntivo da 12 HD da 1 TB.
La soluzione prevede di poter collegare ulteriori 3 moduli smart Array Sas per un totale di 5 moduli.
L’utilizzo della tecnologie SAN permette di allocare spazio disco a tutti i server collegati consentendo una razionalizzzione delle occupazioni dello spazio disco  garantendo un’ elevato livello di prestazioni.
Storage 1 dedicato a macchine virtuali | 6 * 540GB HD Sas |
Storage 2 dedicato a file system Office | Â 12 * 540GB HD Sas |
Storage dedicato agli snap shot delle machine virtuali | Spazio sullo storage  2 |
Storage su nastro dedicato ai backup | 1 unitĂ ultrium 4 800/1600 GB con 24 slot disponibili |
Per il backup è stata prevista una tape library 24 slot con drive ultrium 4 800/1600 GB per salvataggi fino al 38,4 TB
La gestione è stata prevista attraverso la suite di prodotti CA Arcserve con l’opzione SAN in grado di  pilotare la tape library direttamente collegata in Fibre Channel.
Questa soluzione permette di salvare tutti i server attraverso il bus Fibre Channel con prestazioni decisamente superiori rispetto alla modalitĂ via LAN.
Per la gestione del disaster recovery dei Server applicati è stato previsto uno spazio da 1,5TB sul server “Virtual Center”.

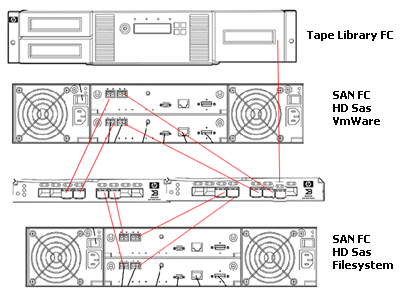

Schema Collegamenti SAN (esterni):
Â
Tipo Collegamento | Descrizione |
Tape Library – Switch | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-1 Sas controller 1- Switch-1 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-1 Sas controller 2- Switch-1 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-1 Sas controller 1- Switch-2 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-1 Sas controller 2- Switch-2 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-2 Sas controller 1- Switch-1 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-2 Sas controller 2- Switch-1 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-2 Sas controller 1- Switch-2 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
San FC-2 Sas controller 2- Switch-2 | 1 Collemento esterno in fibra 4 GB (1 patch fibra) |
 |  |
Patch | Â |
Fibra ottica | 9 |
Schema Collegamenti San (interni):
Tipo Collegamento | Descrizione |
Server- Switch 1 | 1 Collemento integrato nel backbone blade 4 GB |
Server- Switch 2 | 1 Collemento integrato nel backbone blade 4 GB |
Note: Le modalità di collegamento predisposte supportano percorsi ridondanti fra tutti i server e San. In caso di guasto di uno switch o di un controllere della San non si hanno fermi di operatività . L’unità Tape Library avendo un solo controller, in caso di guasto dello switch San a cui è collegato, necessita la riconnessione  manuale allo switch rimasto operativo.
